Отслоение EVA-коврика от палубы SUP-доски — это не просто досадный дефект, а маркер системного разрушения адгезионного шва, вызванного комплексным воздействием термомеханических нагрузок, гидролитической деградации полиуретанового клея и фотохимического старения полимеров. Данный процесс прямо угрожает безопасности райдера, так как потеря сцепления приводит к моментальной потере контроля над доской и падению, что критично на течении или в сложной акватории. Для устранения проблемы необходим инженерный подход, основанный на глубоком понимании материаловедения ПВХ и ЭВА, а также химической кинетики полиуретановых адгезивов.

Физика адгезии: почему клеевой шов не выдерживает нагрузок

SUP-доски, изготовленные по технологиям Drop-Stitch или MSL Fusion, представляют собой сложную композитную структуру из армированного поливинилхлорида (ПВХ). Основой является двухслойная ткань с тысячами соединительных нитей (Drop-Stitch), обеспечивающих жесткость при высоком давлении. Технология MSL (Monocoque Structural Laminate) или Fusion подразумевает ламинирование слоев ПВХ под давлением, что повышает торсионную жесткость и снижает вес. Коврик же выполнен из вспененного этиленвинилацетата (ЭВА) — легкого, эластичного полимера с хорошими амортизирующими и антискользящими свойствами.

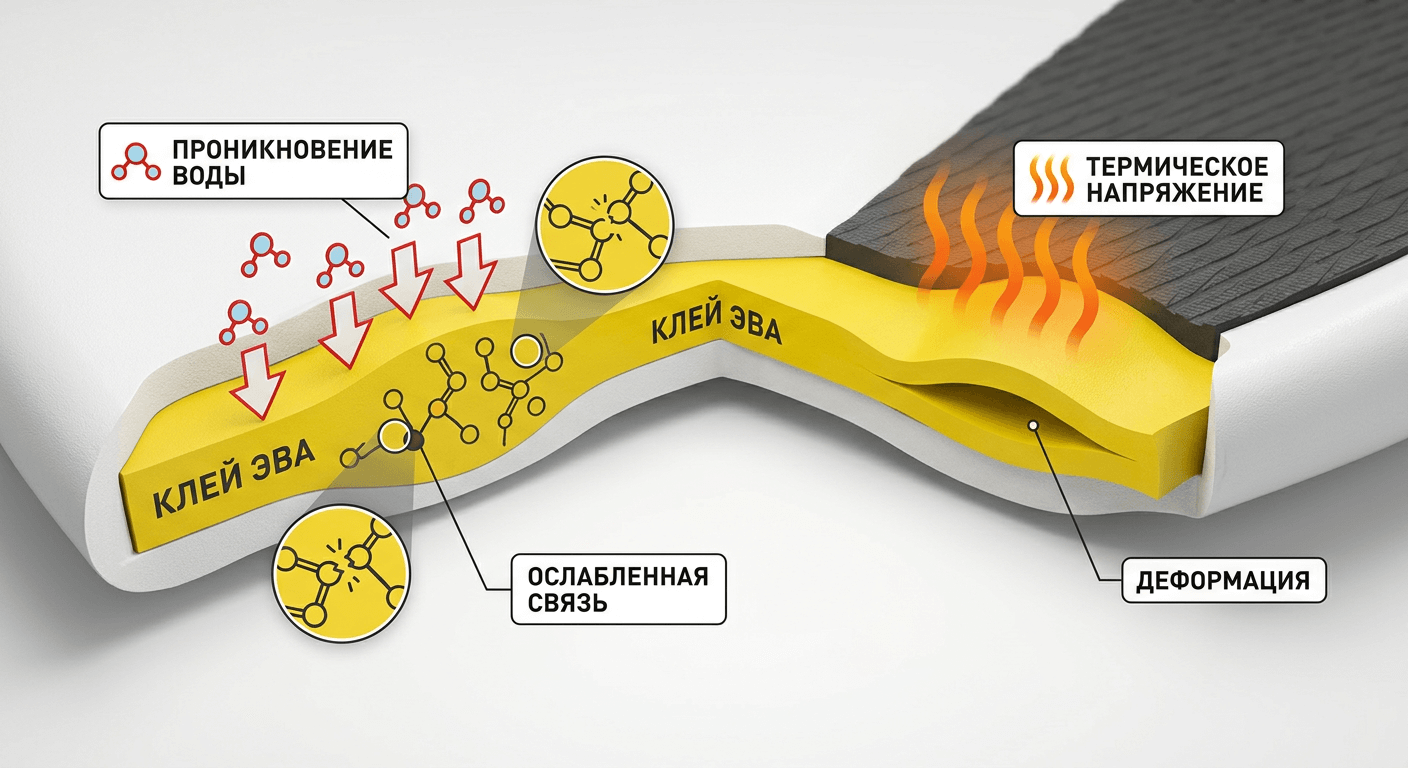

Дифференциальное термическое расширение материалов

Ключевая причина разрушения адгезионного слоя заключается в значительном различии коэффициентов теплового расширения ПВХ и ЭВА.

• Поливинилхлорид (ПВХ): Имеет коэффициент теплового расширения в диапазоне 50-80 x 10^-6 мм/(мм·°C).
• Этиленвинилацетат (ЭВА): Обладает гораздо более высоким коэффициентом, порядка 150-250 x 10^-6 мм/(мм·°C), в зависимости от плотности и степени сшивания.

Когда SUP-доска лежит на солнце, её поверхность нагревается до 60-80°C. При этом ПВХ-оболочка и ЭВА-коврик расширяются с разной скоростью и в разном объеме. Это создает колоссальные сдвиговые напряжения в клеевом шве. При контакте с холодной водой (например, при спуске на воду или падении райдера) происходит резкое охлаждение и сжатие материалов. Этот цикл «нагрев-расширение, охлаждение-сжатие» многократно повторяется, вызывая усталостное разрушение адгезива, особенно по краям коврика, где концентрация напряжений максимальна. Если клеевой шов не обладает высокой эластичностью и достаточным запасом прочности на сдвиг, его разрушение неизбежно.

Гидролитическая деградация и капиллярный эффект

Даже минимальное отслоение края коврика создает микроскопический зазор, в который неизбежно проникает вода. Большинство клеев для ПВХ являются полиуретановыми. Уретановые связи в полиуретанах чувствительны к гидролизу — химической реакции с водой, которая разрушает полимерные цепочки, снижая когезионную прочность адгезива. Этот процесс усугубляется:

1. Повышенной температурой: Теплая вода ускоряет гидролиз.
2. Длительным контактом: Постоянное пребывание в воде или высокая влажность.
3. Капиллярным эффектом: Вода по микротрещинам и зазорам проникает все глубже под коврик, активно разрушая клеевой шов изнутри. Это создает своего рода \"гидравлический клин\", который способствует дальнейшему отслоению.

Ультрафиолетовое (УФ) излучение и фотоокислительное старение

Прямое воздействие солнечного ультрафиолета является одним из главных факторов деградации как ЭВА, так и полиуретанового клея.

• ЭВА: Со временем УФ-излучение вызывает фотоокислительное старение ЭВА, приводящее к его охрупчиванию, изменению цвета и потере эластичности. На поверхности может образовываться \"меловой\" налет, снижающий адгезию.
• Полиуретановый клей: УФ-излучение разрушает полимерные цепи, снижая эластичность и прочность клеевого шва. Это особенно критично для однокомпонентных клеев без специальных УФ-стабилизаторов.

Инженерный нюанс: Наличие отвердителя (например, на основе изоцианатов, как Десмодур) в двухкомпонентных полиуретановых клеях не только ускоряет полимеризацию, но и формирует более плотную сетчатую структуру полимера, значительно повышая его устойчивость к гидролизу, высоким температурам и частичному УФ-излучению. Это критически важно для эксплуатации в агрессивных условиях.

Выбор адгезива: почему бытовые решения непригодны

Распространенная ошибка при самостоятельном ремонте — использование бытовых клеев, таких как цианакрилатные \"суперклеи\", эпоксидные смолы или универсальные \"Моменты\". Эти составы категорически непригодны для ремонта SUP-досок по нескольким причинам:

1. Жесткость и хрупкость: Большинство бытовых клеев после полимеризации образуют жесткий, стеклообразный шов. Надувная SUP-доска, особенно на волне или при изменении давления (15-20 PSI), постоянно испытывает микродеформации, изгибы и кручение (например, изменения торсионной жесткости). Жесткий клей немедленно трескается, теряя целостность и создавая новые каналы для проникновения воды.
2. Низкая эластичность и прочность на сдвиг: Такие клеи не способны компенсировать различия в термическом расширении ПВХ и ЭВА, что приводит к быстрому разрушению под сдвиговыми нагрузками.
3. Недостаточная термостойкость: Многие бытовые клеи теряют прочность при нагреве до температур 50-70°C, легко \"плывя\" под солнцем.
4. Химическая несовместимость: Некоторые компоненты бытовых клеев могут вступать в реакцию с пластификаторами ПВХ, вызывая его деградацию или ослабление адгезии.

Оптимальным выбором является специализированный двухкомпонентный полиуретановый клей для надувных лодок ПВХ с добавлением термостойкого отвердителя. Такие адгезивы разработаны с учетом уникальных требований к эластичности, водостойкости, УФ-стабильности и адгезии к сложносопрягаемым полимерам.

Сравнительная характеристика адгезивов для SUP-досок

Инженерный протокол ремонта: технология термоактивации

Процесс переклейки EVA-коврика — это не просто нанесение клея, а соблюдение строгой технологической последовательности, направленной на создание химически и механически устойчивого адгезионного шва.

Подготовка рабочей зоны и микроклимата

Работы должны проводиться в сухом, чистом, хорошо проветриваемом помещении при температуре не ниже +18°C и относительной влажности воздуха не более 60%. Низкая температура замедляет полимеризацию, а высокая влажность может негативно сказаться на отверждении полиуретановых клеев (особенно 1К), приводя к образованию пузырьков и снижению прочности шва. Избегайте прямых солнечных лучей и сквозняков во время процесса.

Шаг 1: Демонтаж и тщательная зачистка поверхности

1. Полный демонтаж: Аккуратно, но полностью снимите отслоившийся участок или весь коврик, если отслоение значительное. Прилагайте равномерное усилие, чтобы минимизировать повреждение ПВХ-основы.
2. Удаление старого клея с ПВХ-палубы: Это самый трудоемкий и критически важный этап. Остатки старого клея кардинально снижают адгезию нового.
   • Механическая очистка: Используйте мелкую наждачную бумагу (зернистость P80-P120 для удаления основной массы, затем P180-P240 для финишной зачистки) или металлическую щетку на дрели (на малых оборотах, с большой осторожностью, чтобы не протереть ПВХ). Цель — удалить весь клей до чистого, слегка матированного ПВХ.
   • Химическая очистка: После механической обработки протрите поверхность ПВХ растворителем. Идеально подходит этилацетат или метилэтилкетон (МЭК). Они эффективно растворяют остатки полиуретана и обезжиривают. Очищенный ацетон также может быть использован, но с осторожностью: длительное замачивание ПВХ в ацетоне может вызвать его пластификацию или изменение цвета. Работайте быстро, протирая ветошью, смоченной растворителем, не допуская избыточного увлажнения.
3. Подготовка EVA-пены: Гладкая обратная сторона EVA-коврика имеет низкую поверхностную энергию, что ухудшает адгезию. Ее необходимо подготовить:
   • Матирование: Легко зачистите обратную сторону EVA мелкой наждачной бумагой (P220-P320). Это создает микрорельеф, который увеличивает площадь механической адгезии и улучшает \"сцепление\" клея.
   • Очистка от пыли и обезжиривание: Тщательно удалите всю пыль (кистью, сжатым воздухом) и протрите поверхность EVA этилацетатом или спиртом для обезжиривания.

Важно: Чистота поверхности определяет 90% успеха склейки. Любые остатки старого клея, жира, пыли, силикона или грязи создают барьер для формирования молекулярных связей нового адгезива.

Шаг 2: Приготовление и нанесение адгезива

1. Смешивание: Если вы используете двухкомпонентный клей, строго соблюдайте пропорции смешивания компонентов (клей/отвердитель), указанные производителем (обычно 3-5% отвердителя). Отвердитель (например, Десмодур) является изоцианатным форполимером, который образует дополнительные поперечные связи в структуре полиуретана, значительно повышая термостойкость, химическую стойкость и прочность на сдвиг. Тщательно перемешайте смесь до однородности в течение 3-5 минут.
2. Нанесение первого слоя: Нанесите тонкий, равномерный слой клея на обе подготовленные поверхности (ПВХ и ЭВА) с помощью кисти или шпателя. Важно, чтобы слой был именно тонким, без излишков.
3. Выдержка (открытое время): Оставьте поверхности высыхать на воздухе в течение 10-15 минут. Клей должен перестать липнуть к пальцам, но оставаться \"липким\". Это время необходимо для испарения растворителей и концентрации полимерных компонентов на поверхности.
4. Нанесение второго слоя: Нанесите второй тонкий, равномерный слой клея на обе поверхности. Это обеспечивает максимальное \"смачивание\" и заполнение микрорельефа.
5. Повторная выдержка: Снова выдержите поверхности в течение 10-15 минут до состояния \"слабой липкости\".

Шаг 3: Термоактивация и прессовка

Это самый ответственный этап, обеспечивающий максимальную прочность адгезионного шва.

1. Равномерный прогрев: Используйте строительный фен с регулировкой температуры. Равномерно прогрейте обе проклеенные поверхности до температуры 60-70°C. Контролируйте температуру на ощупь (поверхность должна быть горячей, но не обжигающей) или с помощью пирометра.
   • Механизм: Нагрев активирует полиуретан, временно снижая его вязкость и увеличивая молекулярную подвижность. Это способствует лучшему \"смачиванию\" поверхностей, диффузии полимерных цепей и формированию прочных адгезионных связей. Перегрев может привести к деградации полимеров.
2. Точное совмещение: Быстро, но очень точно совместите детали. После контакта сдвинуть их будет практически невозможно из-за мгновенной адгезии.
3. Максимальное усилие приката: Сразу же после совмещения начните прикатывать детали жестким валиком (например, обойным) от центра к краям с максимальным усилием. Цель — выдавить все пузырьки воздуха, обеспечить плотный контакт между поверхностями и клеем, а также создать высокое давление, которое способствует формированию химических связей. Именно сила кратковременного прижатия в первые секунды после термоактивации, а не длительная нагрузка, формирует изначальную прочность шва.

Прагматичный подход: Прикладываемое усилие должно быть таким, чтобы вы почувствовали, как клей \"схватывается\". Не бойтесь приложить значительную силу — это единственный способ обеспечить надежное соединение.

Шаг 4: Экспозиция и полная полимеризация

После монтажа критически важна выдержка доски:

• Минимум 24 часа: Запрещено накачивать доску и подвергать механическим нагрузкам.
• Рекомендуется 48-72 часа: Только по истечении этого времени полиуретановый клей достигает своей полной прочности, эластичности и водостойкости за счет завершения процессов сшивания и полимеризации. Ранняя эксплуатация может привести к частичному разрушению еще несформировавшегося шва.

Практические сценарии и полевой ремонт: временные решения

Если отслоение коврика произошло в ходе длительного многодневного похода или сплава, где невозможно провести полноценный ремонт с соблюдением технологии, задача сводится к минимизации рисков и предотвращению дальнейшего разрушения. Полноценная склейка требует сухого помещения, стабильной температуры и специализированного оборудования (фен, валик), что недостижимо в полевых условиях.

В качестве временного решения:

• Армированная лента (duct tape): Приклейте отслоившийся край коврика к сухому и чистому ПВХ-поверхности доски. Лента должна быть широкой и иметь хороший клеевой слой. Это предотвратит дальнейшее отрывание и зацепы.
• \"Жидкая латка\" (растворенный ПВХ): Если есть в ремнаборе, можно точечно зафиксировать край. Однако следует понимать, что \"Жидкая латка\" предназначена для ремонта ПВХ-материалов и не обеспечивает надежной адгезии к ЭВА. Это лишь временная мера для фиксации края.
• Клей-герметик на полимерной основе (например, силиконовый, если нет альтернативы): Может быть использован для временной герметизации края, но его адгезионные свойства и долговечность будут крайне низкими.

Ключевое правило полевого ремонта: Любой временный ремонт должен быть удален по возвращении с маршрута. Не доверяйте \"полевым\" склейкам для долгосрочной эксплуатации.

Безопасность эксплуатации: почему отклеившийся коврик — это угроза

Эксплуатация SUP-доски с отрывающимся или поврежденным ковриком категорически запрещена в условиях, сопряженных с повышенным риском:

• Реки с быстрым течением, пороги, шиверы: Отставший край EVA-пены может сработать как «крюк» или «захват». При прохождении участка с подводными препятствиями (коряги, затопленные ветки, камни, элементы гидротехнических сооружений, «расчески») свободный край коврика может зацепиться за них. Это приведет к мгновенной и неконтролируемой остановке доски, резкому падению райдера в воду, возможно, прямо под залом. Высокий риск травм, ударов о препятствия, потери снаряжения или утопления.
• Меандрирующие реки, узкие протоки: В таких местах часто встречается прибрежная растительность или упавшие деревья. Отставший коврик может зацепиться, лишив райдера возможности маневрировать и привести к столкновению.
• Активный стиль гребли, серфинг на волнах: В этих режимах райдер активно перемещается по доске, перенося центр тяжести. Отслоившийся коврик, особенно в зоне стойки, ведет к внезапной потере сцепления и падению, что чревато травмами даже на спокойной воде.

Чек-лист инженерной готовности: перед каждым сезоном

Перед началом каждого сезона эксплуатации SUP-доски проведите тщательный осмотр и, при необходимости, ремонт.

• Визуальный осмотр: Внимательно осмотрите весь периметр EVA-коврика на предмет отслоений, микротрещин в клеевом шве. Особое внимание уделите краям и зонам максимальной нагрузки (под ногами).
• Проверка адгезии: Попробуйте слегка приподнять края коврика. Если чувствуется даже минимальное «послабление» шва, это повод для полноценной переклейки.
• Материалы: Убедитесь, что для ремонта используется только специализированный двухкомпонентный полиуретановый клей для ПВХ с отвердителем. Забудьте о любых бытовых или универсальных клеях — их применение является техническим самоубийством.
• Микроклимат: Все работы по склейке проводите строго в сухом, хорошо проветриваемом помещении, при температуре не ниже +18°C и влажности до 60%.
• Физика прижатия: Помните, что сила и равномерность прижатия валиком в первые секунды после термоактивации критически важны для формирования прочного шва.
• Экспозиция: После завершения монтажа, надувать доску и выходить на воду можно не ранее чем через 48-72 часа. Это время необходимо для полного завершения химических реакций полимеризации и набора клеем максимальной прочности.

Инженерный вердикт

Надежность SUP-доски и безопасность райдера прямо зависят от качества адгезии EVA-коврика к ПВХ-основе. Разрушение этого соединения является комплексной проблемой, обусловленной физико-химическими свойствами материалов и условиями эксплуатации. Понимание этих механизмов и строгое соблюдение технологического протокола ремонта с использованием правильных материалов — это не просто рекомендации, а обязательные условия для продления срока службы оборудования и предотвращения аварийных ситуаций на воде. Недопустимо экономить на качестве клея или пренебрегать этапами подготовки и термоактивации; любая халтура в этом процессе обернется повторным ремонтом и потенциальной угрозой безопасности.

⚓ Читайте также

21.02.2026

Тест на жесткость: как проверить сапборд в магазине, не надувая его

12.02.2026

Сапборд с парусом (WindSUP): закладная под мачту в конструкции

22.01.2026

Обратный клапан в шланге: зачем нужна перемычка внутри

21.12.2025

Адаптеры для крыла (Wing) и каяка: универсальность насосов

24.12.2025

EVA-коврик: «ромб» или «крокодил» — какая текстура меньше скользит
