Разводка теплого воздуха гофрированными воздуховодами — это не декоративный элемент, а инженерно обоснованное решение, позволяющее одновременно обогревать смотровую яму и рабочую зону мастерской. Оно предполагает точный расчет воздушного потока, учет термодинамических свойств материалов, а также строгое соблюдение норм безопасности. В отличие от традиционных отопительных систем, которые часто дают неоднородное распределение тепла или требуют значительных энергетических затрат, воздушное отопление на базе автономного дизельного отопителя, сопряженного с гофрами, решает проблему с минимальной потерей эффективности. Важно понимать, что здесь не просто 'греем воздух', а создаём систему с определёнными параметрами: скоростью потока, температурным градиентом, аэродинамическим сопротивлением и теплоизоляцией. Эти параметры определяют, насколько быстро и равномерно будет обогреваться пространство, а также как долго прослужит система.

Интеграция отопителя в систему: выбор, крепление, теплообмен

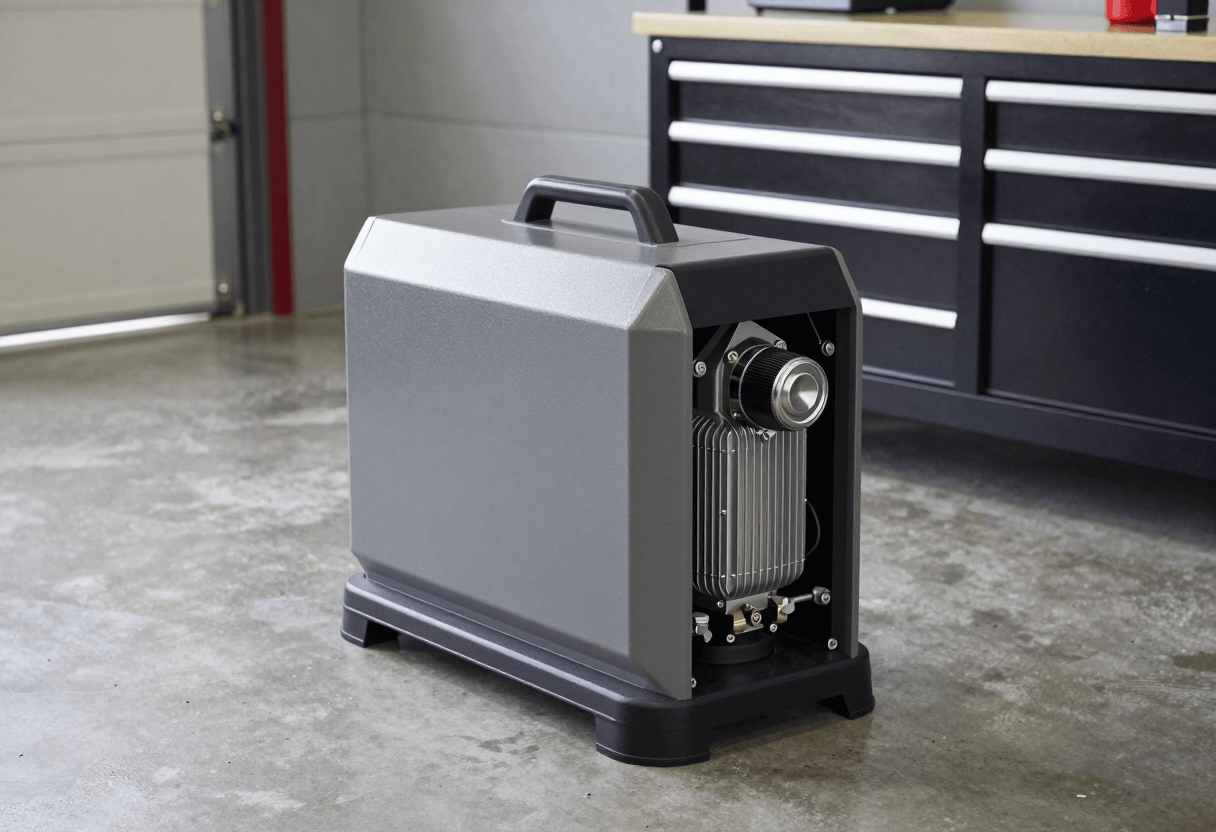

Дизельный воздушный отопитель — это сердце системы. Его установка и подключение к гофрированным воздуховодам требует точного подхода. Начнём с выбора: не любой отопитель подойдёт для такой задачи. Для распределённого обогрева необходимо устройство с мощным калорифером, способным выдавать стабильный поток теплого воздуха даже при максимальной нагрузке. Важно, чтобы теплообменник был изготовлен из термостойкой стали, а продукты сгорания не смешивались с подаваемым воздухом — это исключает риск отравления угарным газом.

При монтаже отопителя, необходимо учитывать несколько ключевых моментов:

• Расположение — отопитель должен быть установлен так, чтобы его выхлоп не пересекался с рабочей зоной. Лучше всего размещать его в отдельном помещении или на крыше мастерской, с последующим подводом гофры к точкам распределения.
• Крепление — даже небольшие вибрации могут привести к износу соединений и утечке воздуха. Нужны антивибрационные крепления и опоры, способные компенсировать колебания.
• Теплообмен — отопитель не должен работать в условиях, где температура окружающей среды слишком низка. Это вызывает коксование (wet stacking) — накопление сажи в цилиндрах, что снижает эффективность и приводит к поломкам. Для предотвращения этого, важно обеспечить хорошую вентиляцию и поддерживать минимальную нагрузку на отопитель при его работе.

Гофры: не просто трубы, а инженерные артерии

Гофрированные воздуховоды — это не просто гибкие трубы, это элементы, определяющие поток тепла по всему помещению. Важно понимать, что гофра имеет внутреннюю структуру, состоящую из спиральной обсадной трубы и внешнего защитного слоя. Материалы, из которых она изготовлена, варьируются от алюминиальной фольги до ПВХ с изоляцией. Но для работы с дизельным отопителем, где температура воздуха может достигать 80–90°C, необходимо использовать термостойкие и прочные материалы.

Инженерный совет: 'Используйте гофры, рассчитанные минимум на 100°C, даже если отопитель подает воздух с температурой до 80°C. Это обеспечит запас прочности и предотвратит деформацию при перепадах температуры.'

Воздуховоды должны быть рассчитаны на давление — обычно не более 500 Па. При этом важно учитывать, что каждый изгиб гофры увеличивает сопротивление потоку на 10–15%, особенно если радиус изгиба мал. Для минимизации потерь, рекомендуется использовать плавные изгибы с радиусом не менее 3–5 диаметров трубы.

Расчёт системы: от киловатт до квадратных метров

Планирование системы отопления начинается с расчёта тепловой мощности. Основной фактор — объём помещения и зональные требования. Например, если площадь мастерской составляет 150 м², а смотровая яма — 10 м² с глубиной 2 м, то общий объём воздуха, который необходимо обогреть, равен 150 + 20 = 170 м³. При этом, яма требует более интенсивной подачи тепла из-за естественной склонности холодного воздуха скапливаться в низинах.

Для расчёта мощности отопителя используется формула: Q = V × ΔT × 0.33, где Q — требуемая мощность (кВт), V — объём помещения (м³), ΔT — разница температур (°C).

Предположим, что необходимо поднять температуру в яме с -10°C до +20°C — ΔT = 30°C. Тогда: Q = 170 × 30 × 0.33 = 1689 кВт. Это примерно 1.7 кВт. Однако это среднее значение — на практике, учитывая теплопотери, рекомендуется выбирать отопитель с мощностью на 20–30% больше расчётной. Таким образом, для этой мастерской нужен отопитель мощностью 2.1–2.3 кВт.

Зонирование: как распределить поток

Зонирование — это ключ к равномерному распределению тепла. Основная идея — разделить поток на несколько веток и направить его в нужные точки. В мастерской это может быть:

• Рабочая зона — обычно это площадь, где работают механики. Здесь поток направляется выше, чтобы компенсировать холодный воздух, проникающий через окна и двери.
• Смотровая яма — здесь важно, чтобы поток подавался снизу или с боков, чтобы вытеснять холодный воздух. Используются диффузоры с регулируемыми ламелями, которые позволяют точно настроить поток.

Важный нюанс: 'Для смотровой ямы рекомендуется использовать изолированные гофры, чтобы минимизировать теплопотери на пути к выходу. Неизолированные гофры могут терять до 30% тепла на 10 метров трассы.'

Каждая ветка системы должна быть снабжена заслонкой или регулируемым клапаном, чтобы в случае необходимости можно было снизить или увеличить подачу тепла. Это особенно важно в зимние периоды, когда температура на улице может резко снизиться, а в помещении — повыситься.

Монтаж: технические нюансы, которые не упоминают в рекламе

Монтаж системы гофрированных воздуховодов — это не просто прокладка труб. Это комплексная задача, включающая:

• Крепление — гофры должны крепиться каждые 0.5–1 метра, особенно в местах поворотов. Это предотвращает провисание, деформацию и потери давления.
• Герметизация — все соединения между участками гофры должны быть герметичными. Рекомендуется использовать уплотнительные кольца и герметик, совместимый с высокими температурами.
• Радиусы изгиба — каждый резкий поворот снижает эффективность системы. Поэтому радиусы изгиба должны быть не менее 3–5 диаметров трубы.
• Размещение выходных отверстий — важно, чтобы отверстия были расположены так, чтобы поток равномерно распределялся по поверхности. Например, в смотровой яме, выходы должны быть на расстоянии 1–2 метра друг от друга, чтобы избежать холодных зон.

Инженерный вердикт: 'Неправильное крепление гофры может привести к её деформации, что вызовет утечки и снижение давления. Это напрямую влияет на мощность потока и, соответственно, на температуру в рабочей зоне.'

Оптимизация воздушного потока: балансировка и турбулентность

Для эффективного распределения тепла важно не только правильно проложить воздуховоды, но и настроить воздушный поток. Основные параметры:

• Скорость потока — должна быть в пределах 1–3 м/с. Это оптимальный диапазон для балансировки между эффективностью и шумом.
• Температурный градиент — разница между подаваемым и окружающим воздухом должна быть не менее 10°C для эффективного теплообмена.
• Турбулентность — гофры из-за своей структуры создают турбулентность, которая может повышать эффективность теплообмена, но также увеличивать сопротивление потока. Это учитывается при выборе диаметра воздуховода.

Инженерный совет: 'Для компенсации турбулентности в гофре, увеличьте диаметр трубы на 10–15%. Это поможет сохранить скорость потока на нужном уровне даже при наличии изгибов и соединений.'

Сравнение материалов: таблица эксперта

Выбор материала воздуховода — критически важный шаг. Ниже приведены основные характеристики наиболее популярных типов гофры:

Инженерный совет: 'Для участков, где температура воздуха близка к 90°C, используйте алюминиевую гофру. Это предотвратит её деформацию и обеспечит стабильный поток.'

Проблемы конденсата: как избежать неприятных сюрпризов

При запуске системы в холодном помещении, особенно если яма была недостаточно прогрета, может возникнуть конденсат. Это происходит из-за того, что влажный воздух, нагретый до высокой температуры, при встрече с холодными поверхностями охлаждается до точки росы, и влага выпадает. Для предотвращения этого:

• Уклон трассы — хотя для воздуха уклон не так важен, как для воды, всё же он помогает стеканию конденсата в случае его образования.
• Изоляция гофры — особенно важна для участков, где температура воздуха превышает 60°C. Это минимизирует контакт с холодными стенами и предотвращает конденсацию.
• Вентиляция — необходимо предусмотреть вентиляционные отверстия, чтобы избыточная влага могла уйти из системы.

Инженерный вердикт: 'Конденсат в гофре — это не просто неприятность, это риск повреждения внутреннего слоя. Установите дренажные отверстия и используйте изолированные гофры в холодных зонах.'

Риски и как их минимизировать

Ошибки в проектировании и монтаже могут привести к серьёзным последствиям. Вот основные риски и способы их минимизации:

• Неправильный диаметр гофры — слишком маленький диаметр приводит к снижению скорости потока и увеличению сопротивления. Рекомендуется использовать диаметр 200–300 мм для отопителей мощностью 2–3 кВт.
• Несоблюдение безопасных расстояний — если гофра находится слишком близко к легковоспламеняющимся материалам, это создаёт риск пожара. Соблюдайте расстояние минимум 1 м от таких материалов.
• Некачественная герметизация — соединения, не герметизированные должным образом, приводят к потере давления и тепла. Это снижает эффективность системы и увеличивает расход топлива.
• Неправильное расположение отверстий — если выходное отверстие находится в неправильной точке, это вызовет неравномерное распределение тепла. Например, если отверстие в яме находится вверху, холодный воздух может не быть вытеснен, и рабочая зона останется холодной.

Техническая диагностика: как проверить работоспособность

После монтажа системы необходимо провести её диагностику. Вот пошаговый алгоритм:

• Измерение температуры воздуха в выходных точках — если температура ниже ожидаемой, это может быть признаком утечки или неправильной балансировки.
• Проверка давления в системе — если давление падает, это указывает на засоры или неплотные соединения.
• Визуальный осмотр гофры — ищите трещины, деформации или неправильное крепление. Особенно важно проверить участки возле отопителя и в яме.
• Тест на герметичность — закройте все выходные отверстия и проверьте, как долго система сохраняет давление. Если давление падает быстро, есть утечки.

Инженерный совет: 'Диагностика — это не разовая процедура. Проводите её ежемесячно, особенно в зимний период, когда система работает на пределе.'

Противопожарная защита: не пренебрегайте ею

Системы отопления на базе дизельных отопителей требуют строгого соблюдения противопожарных мер. Основные меры:

• Безопасное расстояние — как от отопителя, так и от воздуховодов до легковоспламеняющихся материалов должно быть минимум 1 м.
• Установка защитных решёток — на выходных отверстиях, особенно в яме, чтобы предотвратить случайный контакт с горячим воздухом.
• Проверка выхлопной системы — если отопитель имеет выхлопную трубу, убедитесь, что она не имеет трещин и не пропускает продукты сгорания в помещение.
• Датчики угарного газа — установите их в рабочем пространстве. Это позволит своевременно выявить утечки и предотвратить отравления.

Инженерный совет: 'Не стоит экономить на противопожарных мерах. Пожар в мастерской может стоить дороже, чем вся система отопления.'

Техническое обслуживание: как продлить срок службы

Система отопления, как и любое оборудование, нуждается в регулярном обслуживании. Вот основные действия:

• Очистка гофры — пыль и мусор снижают эффективность потока. Используйте мягкие щетки или пылесос для чистки внутренней части воздуховода.
• Проверка креплений — со временем хомуты ослабляются, и гофра провисает. Это нарушает равномерность потока и может привести к повреждениям.
• Проверка герметичности — герметизируйте соединения, если они потеряли свою плотность. Используйте термостойкий герметик.
• Контроль отопителя — проверяйте состояние калорифера, наличие масляных утечек и работу вентилятора. Это позволяет избежать 'wet stacking', который приводит к износу двигателя.

Инженерный вердикт: 'Регулярное обслуживание системы отопления — это не просто профилактика, это инвестиция в её долговечность. Пренебрегать ею — значит рисковать производительностью и безопасностью.'

Инженерное заключение

Разводка теплого воздуха гофрами от дизельного отопителя — это инженерное решение, которое объединяет автономность, эффективность и зональное управление. При правильном расчёте, монтаже и обслуживании система будет работать стабильно и безопасно, обеспечивая комфортные условия в мастерской даже в самых суровые зимы. Однако важно помнить, что это не «всё включено»: каждый этап — от выбора материала до балансировки потока — требует внимания. Нарушение любого из них может привести к снижению эффективности, повышению рисков или поломке оборудования.

Свобода от холода — не миф, а реальность, которую можно создать с помощью продуманного инженерного подхода.
